Logiciel DIC pour la validation de simulations éléments finis
EikoTwin DIC est un logiciel de corrélation d'images dédié au lien entre les mesures et les simulations numériques.
Il utilise une technologie brevetée de corrélation d'images numériques pour fournir une comparaison automatique entre les essais et les simulations.
Il permet de déterminer les erreurs de modèle et d'identifier les sources d'erreur. EikoTwin est le seul logiciel de corrélation d'images global basé sur les éléments finis, conçu dans l'optique de la validation des simulations.
EikoTwin DIC est disponible sur la plateforme Altair Partner Alliance
EikoSim's engineering partners and customers
Principe

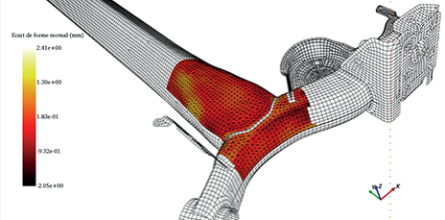

- Traitement d’images (corrélation d’images numériques) basé sur le maillage élément finis.
- Etalonnage automatique autour du maillage.
- Multi-vues (pas de limite technique au nombre de caméras).
Fonctionnalités

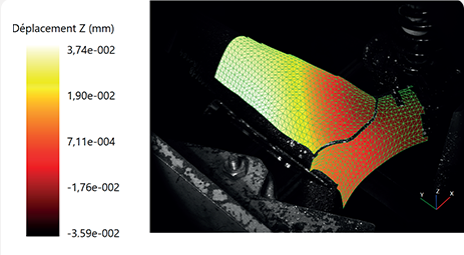

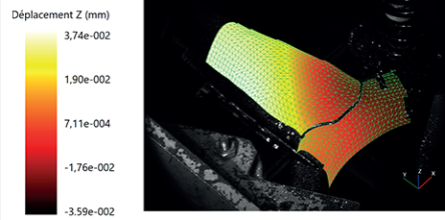

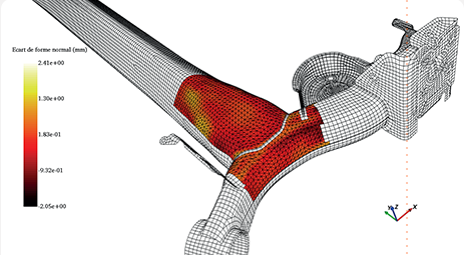

- De nombreux champs directement accessibles : déplacement, déformation, résidu (à l’échelle du pixel) sur la surface de la pièce.
- Export de figures utilisables directement dans vos supports de présentation.
Résultats

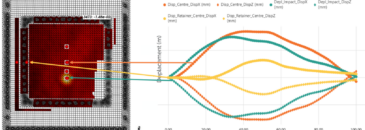

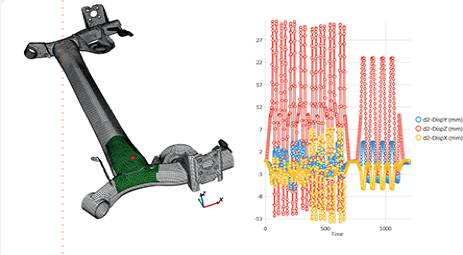

- Capteurs virtuels de déplacement et jauges de déformation.

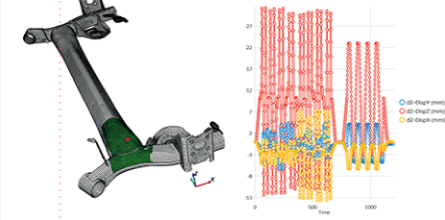

- Comparaison essai/simulation
immédiate à partir des résultats de simulation éléments finis (Abaqus odb...).
Plug-in "Thermique"

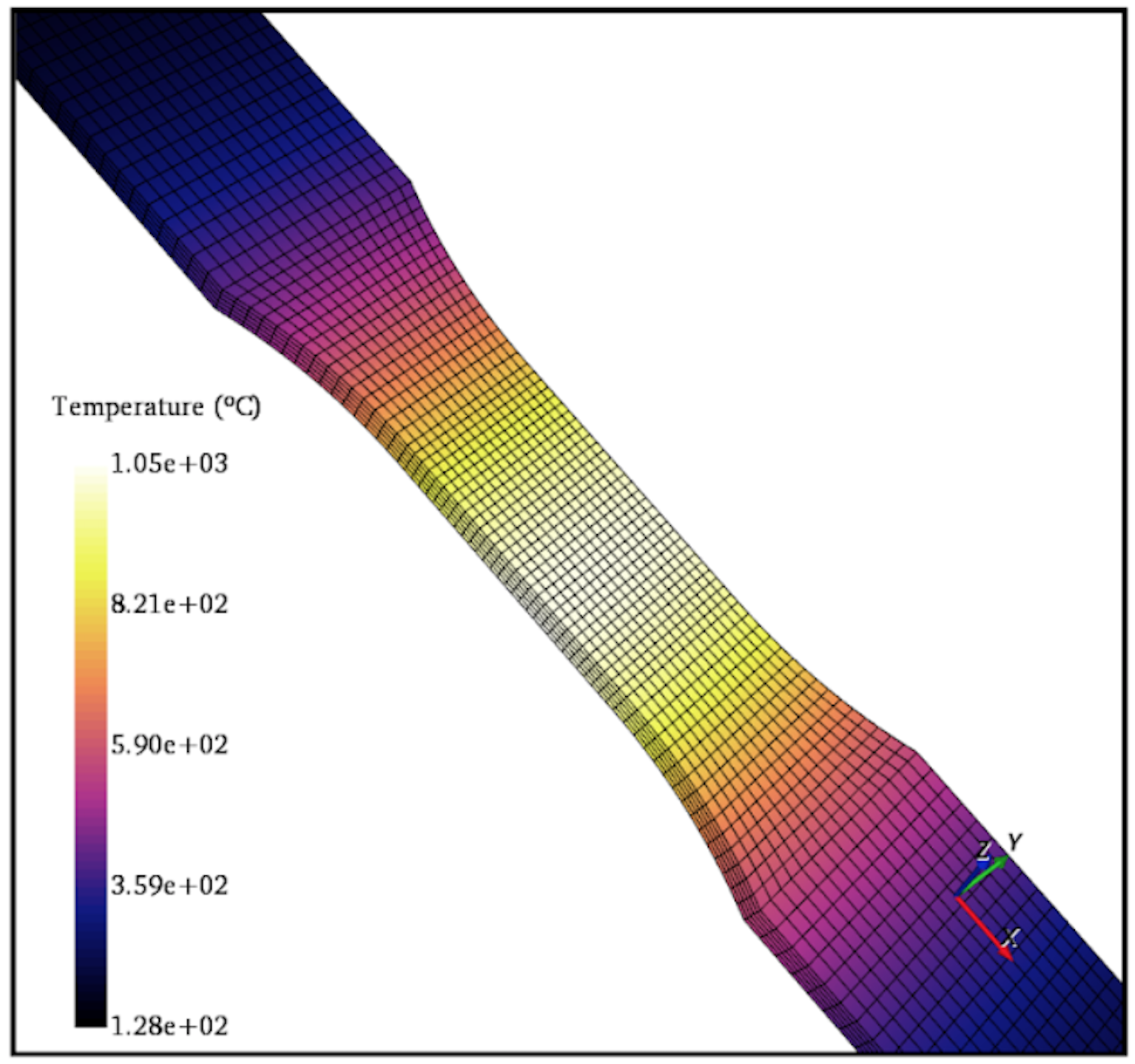

- Cet add-on d'EikoTwin DIC fait le lien entre mesures cinématiques et thermographie infrarouge.
- Importez des images infrarouges directement sur votre modèle numérique
- Corrélez les résultats avec votre simulation thermomécanique.
Plug-in "Batch mode"

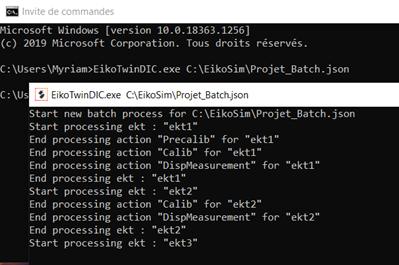

- Cet outil démultiplie la puissance d'EikoTwin DIC en permettant de traiter des séries d'images par lots.
- Traitez toutes vos mesures à la chaîne et augmentez la valeur que vous tirez d'EikoTwin DIC.
Exportez vers votre pré-post favori
- Tirez partie de la compatibilité avec tous les pré-post majeurs du marché

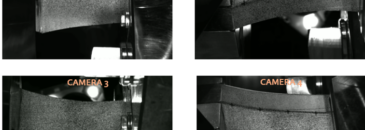

Mesures multi-caméras
- Étalonnez toutes les caméras dans le même repère - celui de votre maillage.
Tirez le meilleur parti des images
- Mesurez jusqu'au bord de votre spécimen grâce à la mesure basée sur les maillages
Témoignages
FAQ
Quelle est la différence entre EikoTwin DIC et GOM Correlate ?
EikoTwin DIC est le seul logiciel DIC nativement basé sur les maillages éléments finis, conçu spécifiquement pour la validation de simulations FEA. GOM Correlate est un outil de métrologie généraliste sans connexion native aux solveurs FEA. EikoTwin DIC élimine l'étape de projection des données point cloud sur les maillages EF. En savoir plus dans notre comparatif DIC locale vs globale.
Puis-je utiliser EikoTwin DIC sans maillage FEA ?
Oui. EikoTwin DIC intègre un mailleur automatique qui génère un maillage directement à partir de vos images, sans nécessiter de modèle numérique existant. Cette fonctionnalité est particulièrement utile pour les essais matériaux et les éprouvettes de géométrie simple.
Peut-on utiliser EikoTwin DIC pour la caractérisation de matériaux ?
Oui. Seul ou combiné à EikoTwin Digital Twin, EikoTwin DIC permet l'identification automatisée de paramètres matériaux - modules d'élasticité, paramètres de plasticité (Johnson-Cook, etc.), comportement de composites - par recalage de modèles de simulation sur les mesures expérimentales en champs complets.
EikoTwin DIC est-il adapté aux essais haute vitesse ?
Oui. EikoTwin DIC est compatible avec les caméras haute vitesse et permet de traiter des séries d'images acquises à plusieurs milliers d'images par seconde. Il a notamment été utilisé pour mesurer le déploiement d'airbag lors d'essais dynamiques. Voir l'application : DIC haute vitesse pour l'ouverture d'airbag.
Quels solveurs FEA sont compatibles avec EikoTwin DIC ?
EikoTwin DIC est compatible avec tous les principaux solveurs FEA : Abaqus (.odb), Ansys, HyperWorks (Altair), PERMAS (INTES) et MSC Nastran. Il est également disponible via l'Altair Partner Alliance pour les utilisateurs HyperWorks.
Applications et tutoriels

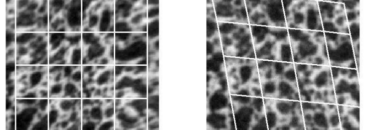

DIC locale ou DIC globale : quelle est la meilleure méthode pour votre application ?
Introduction La corrélation d’images numériques (DIC) repose sur deux grandes familles d’algorithmes : la DIC locale (ou subset-based) et la DIC globale (ou FE-based). Ces deux approches produisent toutes deux des champs de déplacement et de déformation, mais leur fonctionnement interne, leurs points forts et leurs limites sont différents. Il convient d’abord de préciser une…

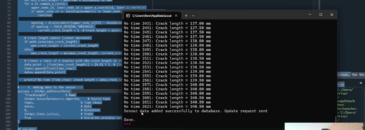

API python pour EikoTwin DIC : démo
Nous sommes heureux de vous présenter notre nouvelle API Python, conçue pour faciliter l’intégration et l’automatisation des analyses avec EikoTwin DIC. Cette API permet aux utilisateurs de tirer pleinement parti des résultats de corrélation d’images numériques (DIC), avec un post-traitement personnalisé. Pourquoi cette API ? L’objectif est de simplifier les workflows de nos utilisateurs, en…

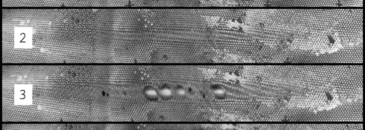

Validation des modèles numériques par DIC : Application aux essais d’impact oiseau
Dans les industries aéronautiques et automobiles, la résistance des structures aux différentes menaces en vitesse est un gage de certifiabilité. En aéronautique, la certification au « Bird Strike » (impact oiseau) est un enjeu majeur pour la sécurité et la certification des équipements et systèmes. Des essais sont réalisés afin de permettre non seulement d’évaluer l’intégrité structurelle…
Mise en forme et DIC : mesure de grandes déformations
La validation expérimentale des procédés de mise en forme, tels que le sertissage, requiert une caractérisation précise des champs de déformation locaux, qui peut être réalisée par DIC. Une campagne de mesure récente a été menée sur une pièce industrielle présentant des contraintes géométriques fortes, avec une zone d’analyse située sur une tranche d’environ 2…
DIC Haute Vitesse — Mesure du déploiement d’airbag par corrélation d’images
Cet article met en avant une mesure de DIC haute vitesse pour la mesure du déploiement d’airbags. La sécurité des passagers est une priorité absolue dans l’industrie automobile. Lors d’une collision, le déploiement de l’airbag doit être rapide et efficace pour protéger les occupants du véhicule. Cependant, ce processus ultra-rapide est directement influencé par la…
Validation d’analyse modale – en pratique
Dans un post récent, on mentionnait comment la DIC permettait la validation de l’analyse modale par comparaison du champ mesuré avec une simulation éléments finis. Un exercice pratique nous a été proposé par la société INTES : comment exporter des résultats vers un pré-post de simulation, l’occurrence celui du logiciel PERMAS ? Dans ce cas,…
