Dynamique (impact et vibratoire)


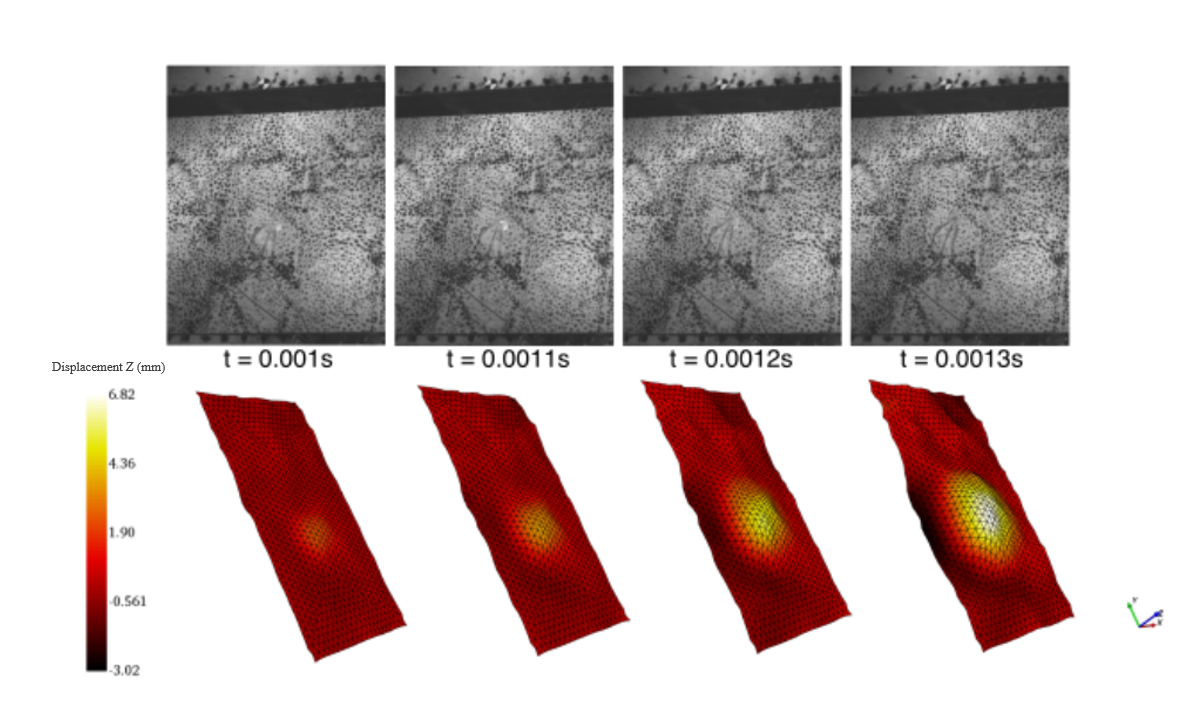

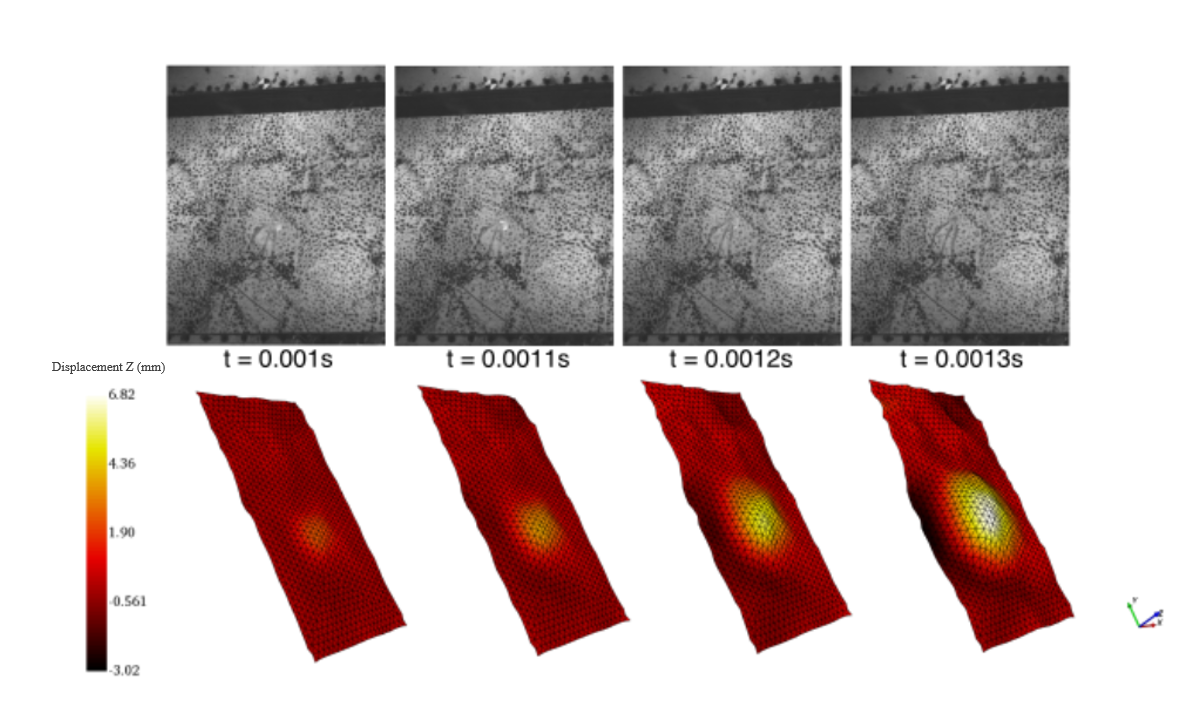

Les essais dynamiques se trouvent à l'intersection de ce qui est le plus difficile à simuler et le plus difficile à mesurer. Que vous réalisiez un essai d'impact sur un panneau composite, que vous caractérisiez la réponse modale d'un assemblage complexe, ou que vous validiez un modèle FEA explicite face à un événement de crash réel, le défi est le même : la physique se joue vite, les champs de déformation sont spatialement complexes, et une poignée d'accéléromètres ou de jauges ne racontera jamais l'histoire complète.



FAQ

    • Quelles cadences d'acquisition sont disponibles pour les essais d'impact ? Les systèmes EikoCam supportent jusqu'à 170 Hz pleine résolution avec la configuration V2, et jusqu'à 360 Hz à résolution réduite. Pour les événements très haute vitesse (crash, décompression explosive), des configurations sur mesure existent. EikoSim peut vous aider à sélectionner la bonne configuration en fonction de la durée de l'événement et des gradients de déformation attendus.

    • EikoTwin DIC peut-il mesurer des déformées opérationnelles et des formes modales ? Oui. EikoTwin DIC traite des séquences d'images pour extraire les champs de déplacement à chaque pas de temps, qui peuvent ensuite être utilisés pour calculer des déformées opérationnelles sur toute la surface de la structure. Celles-ci peuvent être directement comparées aux formes modales prédites par le modèle EF aux nœuds du maillage.

    • Comment la DIC se compare-t-il aux grilles d'accéléromètres pour l'analyse modale ? Les accéléromètres offrent une haute résolution temporelle en un nombre limité de points. EikoTwin DIC fournit des données spatialement continues sur toute la surface visible, au prix d'une résolution temporelle plus faible. Les deux approches sont complémentaires : le DIC révèle la distribution spatiale complète de la réponse, tandis que les accéléromètres capturent l'historique temporel aux emplacements critiques.

    • EikoTwin DIC nécessite-t-il une synchronisation avec l'instrumentation d'essai ? La synchronisation améliore la qualité des données pour les essais dynamiques, en particulier pour les événements d'impact où le timing entre le chargement et l'acquisition des images est important. EikoSim peut vous conseiller sur la configuration d'acquisition et le déclenchement. Pour l'analyse modale sous excitation harmonique ou large bande, les exigences de synchronisation sont généralement moins contraignantes.

Nos Use Cases

  • La corrélation d’images numériques (DIC) pour l’analyse vibratoire

    Par Team Eikosim | 29 novembre 2022 |

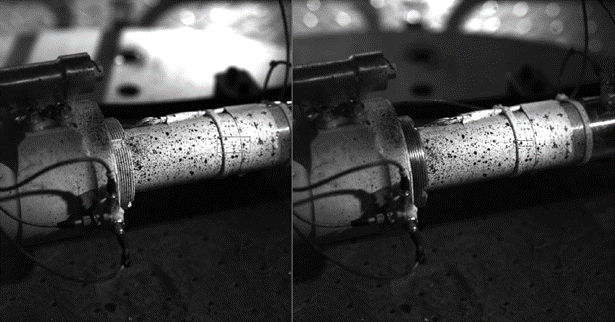

    La corrélation d’images numériques (ou DIC) est bien connue pour ses applications statiques, mais dans les bonnes circonstances, elle est également applicable aux essais de dynamique vibratoire. Voici un exemple industriel chez Safran. Dans le cadre de la mise au point de vérins toujours plus performants, Safran Landing Systems (SLS) doit s’assurer de l’intégrité de…
