Tirez le meilleur parti
de vos essais en mécanique

Simplifiez et enrichissez la validation de vos simulations numériques

Réduisez vos
coûts de développement

Vers la validation automatique des modèles de simulation

La simulation dans le développement des pièces mécaniques a apporté avec elle la problématique de sa validation :

Le modèle mis en œuvre décrit-il bien le comportement réel de la pièce ?

Cette étape est aujourd’hui un challenge :

  • Les données d’essais réels sont souvent insuffisantes pour la validation,
  • Il n’existe pas d’outils de comparaison des données d’essai et des données calculées.

La validation doit être une étape du développement, pas un risque.

EikoSim propose EikoTwin

Une solution unique à destination des départements d’essai et de calcul pour la validation automatique des modèles de simulation.

Maillage - aile d'avion
CIN caméras

La prise d'images lors d'un essai mécanique

ainsi que les techniques de corrélation d’images (CIN)  permettent de relever des champs de déplacement sur toute la surface de la pièce visible par les caméras, contrairement aux quelques points de mesures issus des instrumentations traditionnelles.

Les mesures sont effectuées sur le maillage

éléments finis du modèle de simulation. Les informations de mesure sont dans le repère de la simulation et rassemblées dans un jumeau numérique, lieu des opérations de correction du modèle. Au sein d’une même chaine numérique, EikoTwin établit le « dialogue essai-calcul », afin d’optimiser les paramètres d’essai ou de corriger la simulation.

Projection du maillage sur pièce réelle

Une offre innovante

team work

Une solution indépendante de toute solution matérielle

  • EikoTwin utilise n'importe quelle série d'image, issue de n'importe quel moyen d'acquisition
  • Optimisez vos coûts en équipement en utilisant l'existant
  • Gardez la flexibilité de choisir le matériel le plus adapté à vos applications

Une licence logicielle annuelle

  • Installation on-premise pour la sécurité des données
  • Toujours à jour, support inclus, la licence annuelle simplifie la gestion du logiciel
EikoTwin Maillage et champ de déplacement

Cas d'application avec

Contexte

  • Nouveau process de fabrication des pièces composites
  • Questions sur la prédictivité de la simulation
  • Modélisation complexe (contacts+assemblages)
modélisation 3D

Solution

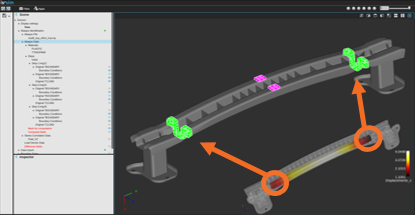

  • Mesure des déplacements sur le maillage de la pièce pendant l'essai
  • Utilisation des mesures pour la mise en données de la simulation
  • Comparaison globale essai/calcul
Conditions aux limites

Résultats

  • Evaluation de la qualité du modèle
  • Correction directement depuis les données de mesure
  • Fourniture d’un modèle de simulation “augmenté” et recalé
